TUTO GAME BOY : Comment faire revenir à la vie les colonnes de pixels morts !

12
89923

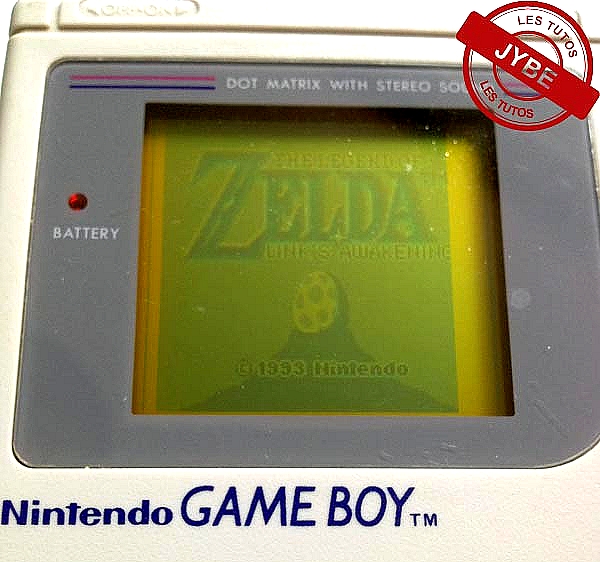

La colonne de pixels morts sur les Game Boy de première génération est malheureusement devenue un un problème classique.

Mais il existe des solutions !

Voici un tutoriel expliqué étape par étape, en photos, pour que chacun puisse remédier au problème des pixels morts sur sa bonne vieille grosse Game Boy.

gameboy-dead-pixels

Voici un tutoriel complet, expliqué en détail étape par étape, pour

Pour la réparation des colonnes de pixels morts d’un GB Tank, il vous faut :

  • 1 GB Tank
  • 4 piles dites “walkman” (LR6)
  • 1 tournevis Triwing
  • 1 tournevis cruciforme
  • 1 pince à épiler
  • 1 fer à souder (environ 20W)

Facultatif :

  • 1 carton épais de la taille du GB
  • 1 adaptateur secteur (en remplacement des piles)
  • des cotons tiges
  • de l’alcool à 90° (ou du vinaigre d’alcool)
  • 1 petite bassine
  • du liquide vaisselle
  • 1 brosse à dents

Durée de l’opération : environ 30 minutes (hors temps de séchage).

Avant de commencer, lisez attentivement et entièrement ce tuto afin de bien le comprendre.

France Retrogaming et l’auteur de ce tuto ne peuvent être tenus responsables de tous dommages engendrés par son exécution. En d’autres termes, c’est à vos risques et périls si vous cassez tout !

1)    Regardons si votre GB présente les mêmes symptômes que celui utilisé pour ce tuto.

2)    Sans pile dans le GB, glissez le bouton POWER sur ON puis sur OFF afin de le décharger complètement.

3)    Ouvrez le GB en 2 en dévissant les 6 vis à son dos.

J’utilise la plaque de carton en y faisant des petits trous afin d’y mettre les vis. Je les dispose aux mêmes endroits que leur place d’origine sur le GB, en partant de l’extérieur. Cela me permet de remettre la vis exactement à son endroit lors du remontage. De plus, j’évite de me retrouver à la fin du remontage avec des vis dont je ne sais plus où elles vont !

pixels mort game boy
pixels mort game boy

Attention, les 2 parties de la coque sont reliées par la nappe de l’écran.

Il faut déconnecter la nappe sur la PCB où n’est pas situé l’écran. Pour cela, il faut tirer doucement dessus.

pixels mort game boy

4)    Les 2 parties du GB sont maintenant indépendantes.

pixels mort game boy

Dévissez les 10 vis de la PCB “écran”, puis la retirer.

pixels mort game boy
pixels mort game boy

5)    Etape facultative, à ne réaliser uniquement que si vous désirez faire un grand nettoyage du GB.

Dévissez les 4 vis de la PCB “dos”, puis la retirer

pixels mort game boy
pixels mort game boy

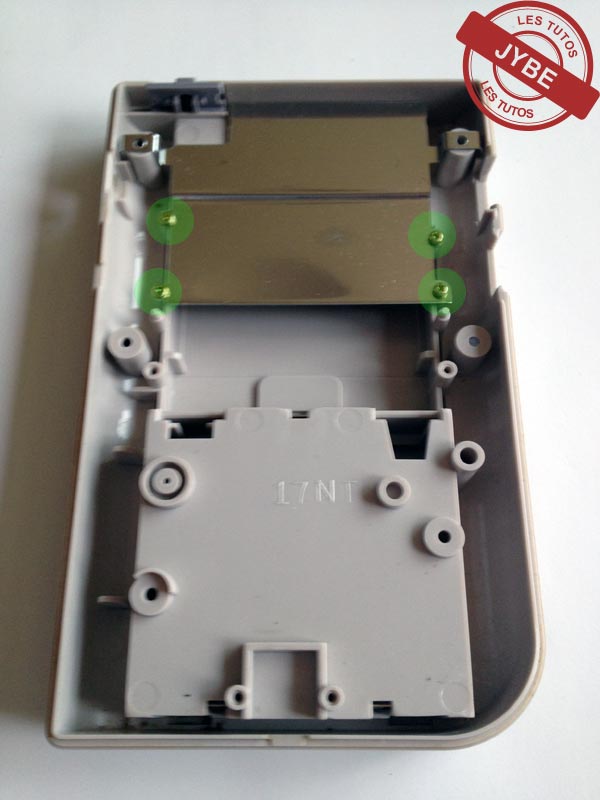

Dévissez les 4 vis de protection du slot cartouche.

pixels mort game boy
pixels mort game boy

Vous devriez avoir toutes les vis sur le carton (celles présentes dans le carré correspondent aux vis de la partie “dos” du GB).

Enlevez les 3 plaques métalliques du compartiment à piles en appuyant légèrement sur les clips (si vous y aller comme un bourrin, vous allez les aplatir et il vous faudra les redresser pour les remettre en place).

pixels mort game boy
pixels mort game boy
pixels mort game boy

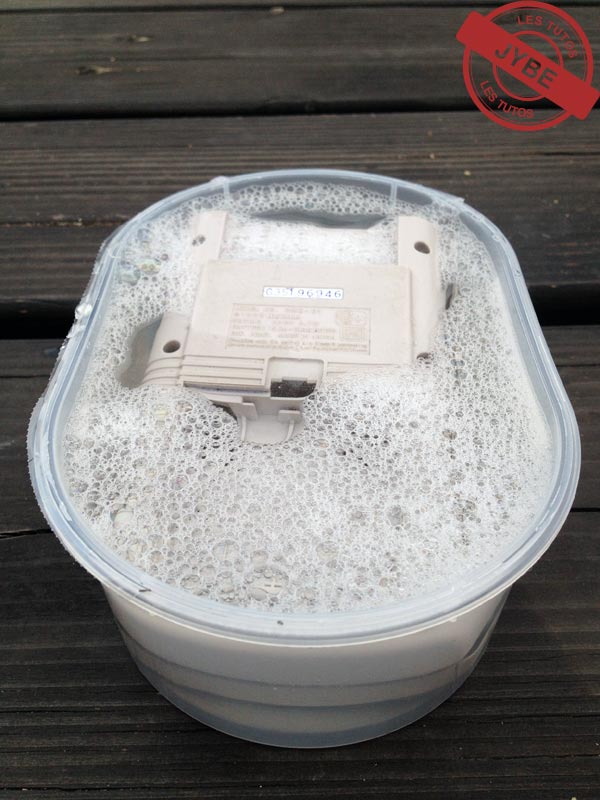

Mettez à tremper toutes les pièces plastiques dans une petite bassine avec du produit vaisselle et de l’eau.

pixels mort game boy

6)    A l’aide de la pince à épiler, enlevez délicatement la petite bande de caoutchouc qui se trouve sous l’écran. Vous pouvez la jeter.

pixels mort game boy

7)    Remettez en place la nappe de l’écran afin de tester ce dernier.

8)    Si la coque plastique n’est pas en train de prendre un bain, insérez des piles, sinon, utilisez un adaptateur secteur.
Prenez soin à ce que les 2 PCBs ne se touchent pas afin de ne pas créer un faux contact.
Allumez la console, et jouez sur le contraste pour nettement voir apparaître les colonnes de pixels morts.

pixels mort game boy
pixels mort game boy

9)    Appuyez avec le dos de la pince à épiler sous les colonnes de pixels morts, là où se trouvait la bande de caoutchouc.
Vous verrez les pixels revenir à la vie.

10)    Faites chauffer votre fer à souder.

Une fois chaud, appuyez fermement en faisant glisser le bout du fer sous les colonnes de pixels morts, jusqu’à ce qu’ils ne disparaissent plus lorsque vous n’effectuez plus de pression.

pixels mort game boy
pixels mort game boy

Voilà le résultat final.

pixels mort game boy

Eteignez le GB, enlevez les piles ou débranchez l’adaptateur secteur.

Glissez le bouton POWER sur ON, puis sur OFF afin de décharger totalement le GB.
Débranchez la nappe.

11)    Etape facultative 2

pixels mort game boy

Vous pouvez en profiter pour passer un coup de coton tige imbibé d’alcool ou de vinaigre sur les contacts des boutons et croix du GB, ainsi que sur les boutons eux-mêmes.

12)    Etape facultative 3

Utilisez la brosse à dent pour frotter dans les moindres recoins et enlever la crasse accumulée durant les années.
Utilisez un coton tige imbibé d’alcool à 90° ou de vinaigre blanc pour nettoyer les contacts des boutons.
Rincez et séchez entièrement les parties plastiques. Utilisez la méthode que vous préférez : chiffons, sèche-cheveux, temps …

pixels mort game boy
pixels mort game boy

Puis remettez en place la plaque de protection du slot cartouche et les contacts du compartiment à piles.
Remettez en place la PCB “dos”, puis revissez les vis (cf astuce en fin de tuto).

pixels mort game boy

13)    Débrancher la nappe.

14)    Placez les boutons dans la coque “écran”, sans oublier le bouton POWER !

pixels mort game boy

Remettez la PCB “écran” en place, en faisant bien attention au détrompeur du speaker, ainsi que la PCB “dos”.
Vissez les vis correspondantes.

pixels mort game boy

15)    Replacez la nappe.

pixels mort game boy

Fermez la GB.
Avant de visser les dernières vis, faites un nouveau test pour voir si vous n’avez pas oublié de colonnes.

pixels mort game boy

16)    Revissez les dernières vis. Vous ne devriez plus en avoir sur le carton.

pixels mort game boy

Et voici le résultat …

pixels mort game boy


ASTUCES POUR REVISSER CORRECTEMENT DANS DU PLASTIQUE :

  • Remettez les vis exactement dans leur trou d’origine
  • Avant de visser, faites quelques tours comme si vous vouliez toujours dévisser la vis. Vous sentirez et entendrez un petit clic, signe de la bonne position de la vis.
  • Juste après le clic, vissez normalement la vis.

Cela vous permettra de ne pas créer un nouveau pas de vis dans le plastique et donc de faciliter vos prochains démontages.

Ce tuto a été rélisé en compilant et en modifiant divers tutos disponibles sur le net. Je remercie tous les auteurs et vidéoblogueurs qui ont dégrossi le travail. Ainsi que les génies qui mettent gratuitement à disposition des autres leurs trouvailles.

Vous pouvez poser vos questions en commentaire à cet article ou réagir sur le forum.

12 Commentaires

  1. ok … pareil que niko , resultat mon ecran est completement hs , pourtant j ai compris le principe (meme si c est pas expliqué et c est domage ), et je sais faire ce genre de bricolage , serieux merci pour rien .

  2. SOLUTION DE RÉPARATION PROVISOIRE MAIS SANS RISQUE:
    Connaissant les écran plat, je cherchai une méthode plus fiable pour réparer ma vielle game boy. en voyant ce tuto je n’ai même pas essayé.En effet le film est collé a chaud en usine mais a basse température.La panne est bien la et connue de tous les écrans lcd.
    Le fer a souder chauffe trop et fond le plastique et les liaisons internes de façon définitive. La seule bonne méthode que j’ai pratiquée hier soir est la compression.J’ai amélioré ma méthode et sa fonctionne parfaitement;(la première fois j’avais juste calé un morceau de carton entre les deux cartes elec et ça a fonctionné plusieurs années.)

    Suivez le tuto de démontage ci dessus . décollez la bande de caoutchouc de l’écran soigneusement en prenant soin de ne pas l’abîmer et surtout ne la jetez pas comme indiqué (il faudra la remettre. )

    Mettez la console en marche démontée et réglez le contraste au max (mettez un morceau de carton entre les deux cartes elec pour ne pas faire de court circuit).

    Prenez un sèche cheveux (chaleur douce et sans contact) et passez le puissance max a 5cm de la nappe de l’écran jusq’a ce que l’écran devienne plus foncé , les pixels se mettes a danser et a revenir , cette méthode permet de ramollir la nappe et de lui faire reprendre sa place d’origine et également de faire refondre la colle qui lie la nappe et l’écran.

    Pressez fortement la nappe sur l’écran tant que c’est chaud sur toute la longueur avec les doigts , insistez bien sur les bords (a ce moment les pixels bougent et ne reste pas encore sur l’écran) .

    Reposez l’écran dans son logement et attendez 10 secondes.
    a ce moment , miracle, ça fonctionne. si toutes les lignes ne sont pas revenues, re chauffer et re presser..

    Maintenant , pour que sa dure, il faut caler le tout:
    Reprendre la bande de caoutchouc et l’enrouler sur toute la longueur d’un tour de scotch double face (ça fait exactement la bonne longueur) pour créer une sur épaisseur et la remettre a sa place .en referment le tout, la bande de caoutchouc va appuyer la nappe sur l’écran en compressant sur le cache frontal ce qui va maintenir le tout en pression et ainsi assurer une réparation durable. sinon la nappe va se re décoller.

    Remontez tout et c’est bon.

    on peu le refaire a chaque fois tant que ça marche et au pire on endommage pas la console et on peu continuer a l’utiliser telle quelle

    bonne chance a tous

  3. Merci poir ce tuto. Mais en lisant les commentaires je me suis’laissé tenter par la technique du sèche cheveux de nico qui me semblait moins violente que le coup du fer à souder. Du coup après quelques coup de chauffe au seche cheveux et mes doigts qui brulent, mon écran fonctionne de nouveau parfaitement! Merci les gars!

  4. Jusqu’à ce que découvre ce super tuto, je ne savais pas que je pouvais, moi-même, ressusciter l’écran de la Game Boy qui m’a vu grandir. Je pensais même que l’écran était bon à changer (si cela est possible?) ou que la console était bonne pour la casse.
    En effet, à l’allumage, de part et d’autre du logo Nintendo, 15-20 colonnes ne s’affichent plus.
    Je tente le sauvetage au sèche-cheveux (méthode de Nico) car avec le fer à souder j’avais très peur de cramer la nappe et de tout bousiller.

    – Méthode sèche-cheveux:
    Une fois le Game Boy ouvert, placer un carton entre la carte électronique où il y a l’écran et la carte où il y a le port de la cartouche de jeux.
    J’ai chauffé la nappe située sous l’écran et pressé tout en bas de l’écran avec le dos d’une pince à épiler comme expliqué dans un commentaire précédent. Très peu de colonnes revenaient à la vie (3-4).
    J’ai remarqué que en pressant modérément le dos de la pince à épiler sur la nappe autour de la puce “3391”, il y avait plus de colonnes qui réapparaissaient mais, elles disparaissaient aussitôt la pression de la pince à épiler passée.
    J’ai insisté, plusieurs fois, plusieurs jours… rien de concluant… Malgré mes efforts, je ne réussit qu’à faire refonctionner seulement 4 ou 5 colonnes de chaque coté. Résultat très décevant et décourageant.

    – Méthode fer à souder:
    au début du sauvetage de l’écran, je m’étais interdit la méthode du fer à souder car j’étais persuadé d’endommager la nappe de l’écran. N’ayant pas d’autre choix, il fallait quand même que j’essaye autre chose avant de refermer le Game Boy avec son écran boiteux.
    Je branche le fer à souder. Je vais commencer doucement, je règle la puissance du fer sur 15W = 50% (Max 30W).
    Je teste le fer à souder sur la nappe, elle a l’air épaisse et de bien supporter cette température du fer à souder.
    Je passe le fer sur la nappe située tout en bas de l’écran, 1 ou 2 colonnes reviennent assez rapidement, mais c’est tout… il en manque encore pas mal.
    Je passe le fer sur la nappe située au-delà du logement de l’écran (plastique blanc dans lequel est placé l’écran) vers la puce “3391”, là où je passe le fer, les colonnes réapparaissent mais disparaissent aussitôt la pointe du fer à souder passée.
    Là où les colonnes réapparaissent, j’insiste avec le fer en suivant le “câblage” interne de la nappe (en pieuvre autour de la puce 3391), avec un mouvement allant de la puce jusqu’à l’écran. Ainsi une à une les colonnes réapparaissent. Ça ne marche pas à tous les coups mais en insistant, presque la totalité des colonne fonctionnent à nouveau.
    Au bout de 30-40 minutes avec cette méthode, toutes les colonnes de l’écran sont à nouveau fonctionnelles. Quel soulagement et quelle satisfaction.
    Je remet en place la bande caoutchouc noire d’origine (avec un nouvel adhésif) qui se trouvait tout en bas de l’écran.
    Je referme la bête, la rallume, tout fonctionne à merveille. Ouf!

    Merci, à Jybe pour avoir partagé ce super tuto. Il a rendu mon Game Boy fonctionnel à nouveau (et tout propre!).
    A un moment j’ai perdu espoir mais la méthode du fer à souder autour de la puce a été efficace pour ma part.
