Bonjour à tous,

Ayant acheté une Game Boy Advance SP il y a peu de temps pour ma chérie, j’ai décidé de lui offrir une nouvelle jeunesse (à la console) en changeant sa coque. N’ayant pas trouvé de tutoriel sur Internet (à dire vrai je n’ai pas cherché longtemps), j’ai décidé de faire ce guide.

J’espère qu’il vous sera utile 😉

Première partie, on retire la vieille coque

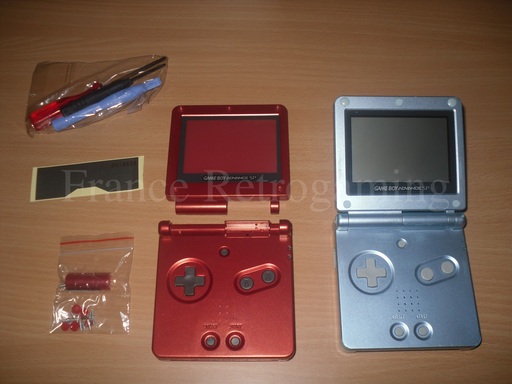

Pour commencer, il faut s’équiper. Voici donc la GBA SP à modifier (anthracite), la coque de remplacement (rouge) ainsi que les vis et les outils nécessaires (un tournevis cruciforme, un tournevis “triforme” en Y et un outils pour décoller les grips de la GBA SP. Pour info, j’ai acheté la coque (officielle) + les tournevis pour 10€ frais de port compris :

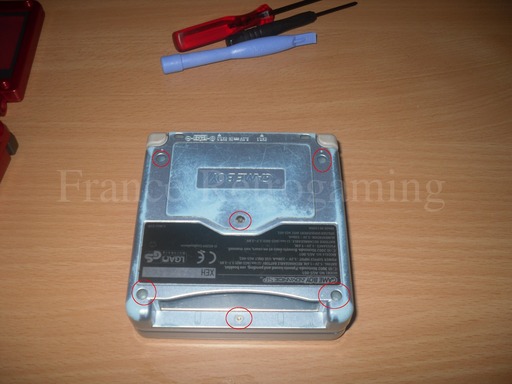

Nous allons commencer par prendre l’arrière de notre GBA SP puis dévisser le cache de la batterie ainsi que les vis entourées ci-dessous :

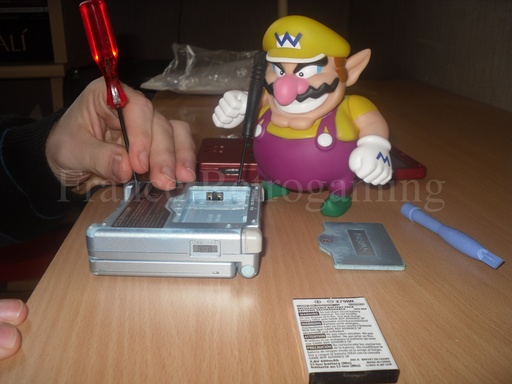

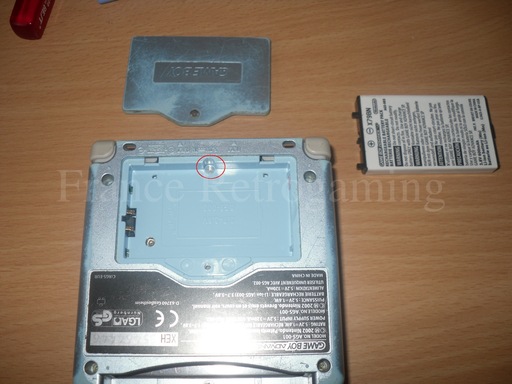

Enfin, dévisser la vis qui se trouve sous la batterie de la console

Je tiens à remercier mon collègue, sans qui rien de tout cela n’aurait été possible !

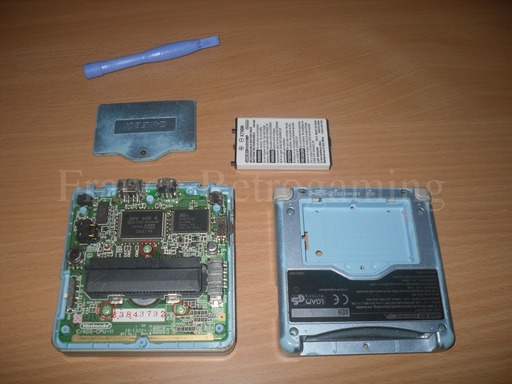

Les vis ayant été retirées, vous pouvez désormais retirer la partie inférieure de la coque pour laisser apparaitre la carte mère. Dévissez les 3 vis entourées ci-dessous :

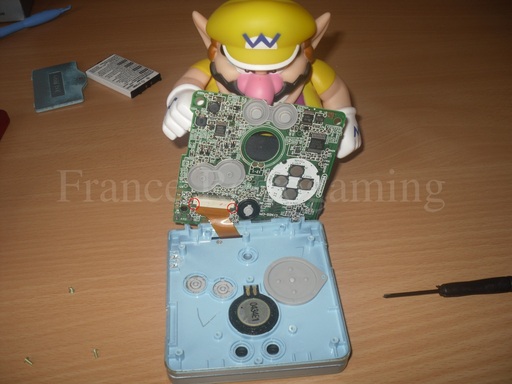

La carte mère étant dévissées du châssis, vous pouvez soulevez cette dernière et apercevoir la nappe de connexion de l’écran. Pour retirer cette nappe, il faut soulever les 2 petits taquets entourés :

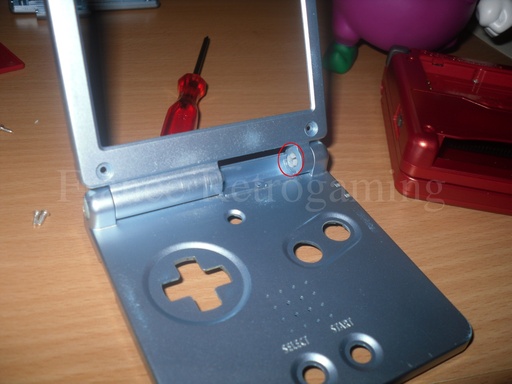

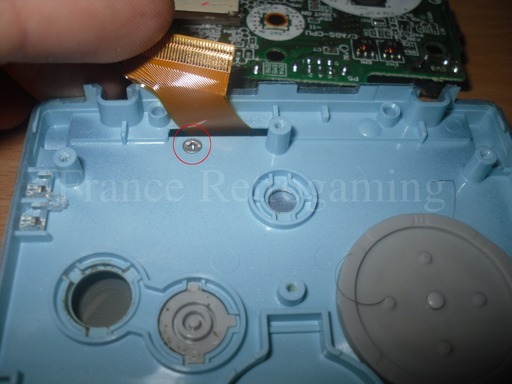

Ceci étant fait, il reste une dernière vis à retirer :

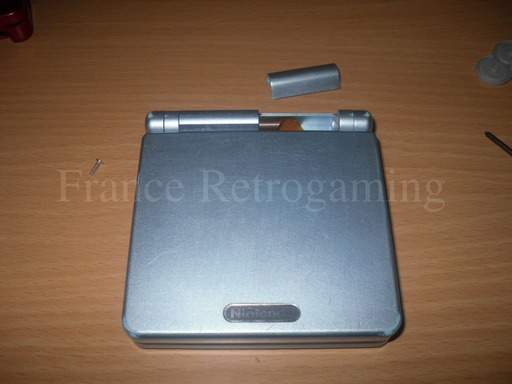

Cette dernière permet d’enlever le cache à côté de la charnière qui abrite la nappe de connexion de l’écran :

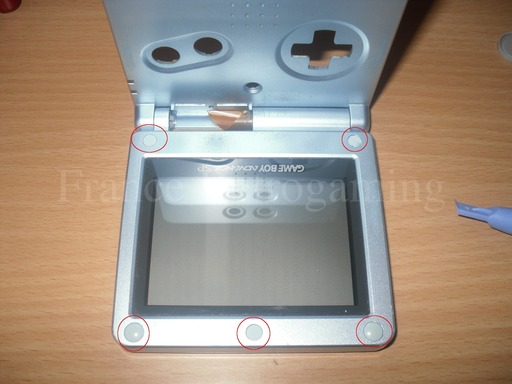

Il faut maintenant enlever les grips de protection ci-dessous (c’est le plus embêtant de toute la manipulation je trouve)

Puis dévissez les vis qui se trouvent en dessous de ces grips :

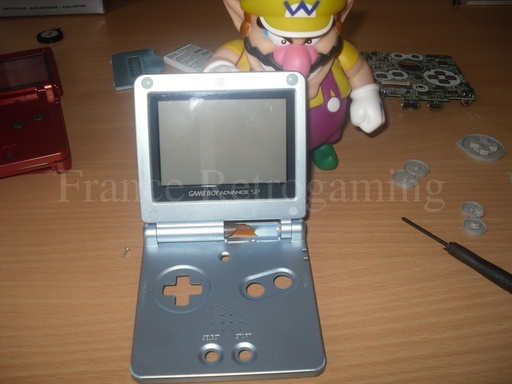

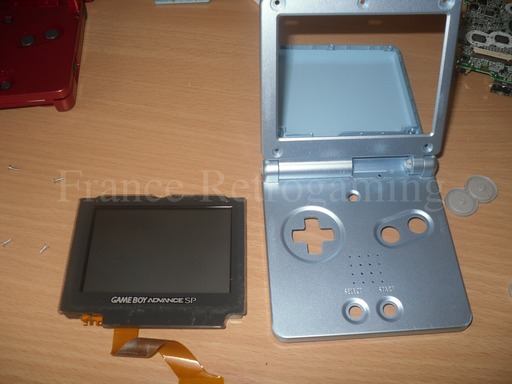

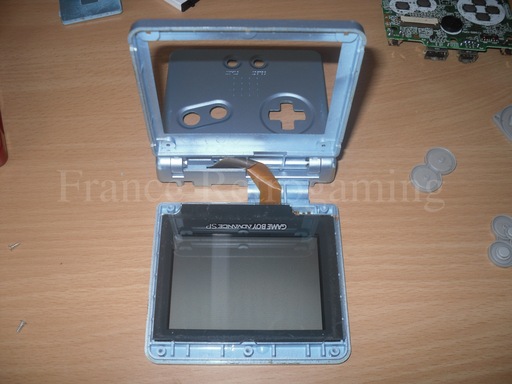

Vous pouvez ensuite retirer le cadre pour sortir l’écran :

Deuxième partie, on met la nouvelle coque

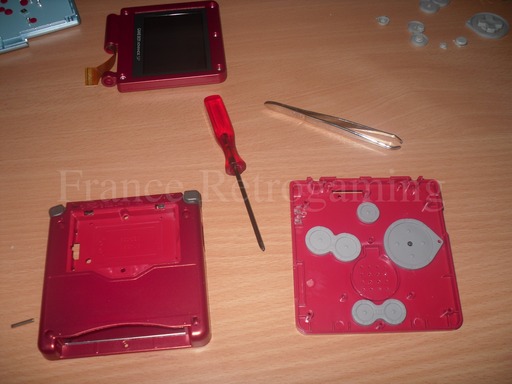

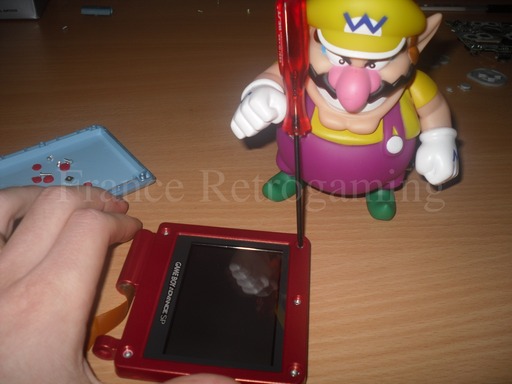

On commence donc par mettre l’écran dans notre nouvelle coque puis on revisse l’ensemble :

On va ensuite prendre la partie de la GBA SP où il y a les boutons (à droite sur la photos) :

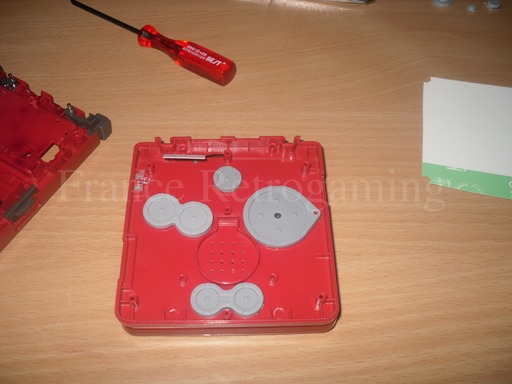

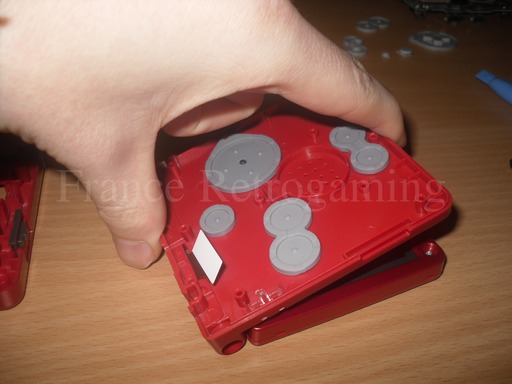

Que l’on va ramener sous l’écran. Attention à bien avoir remis les boutons auparavant (il y a des détrompeurs, vous ne pouvez donc pas vous tromper) :

Passez la nappe de connexion de l’écran dans la fente prévue à cet effet :

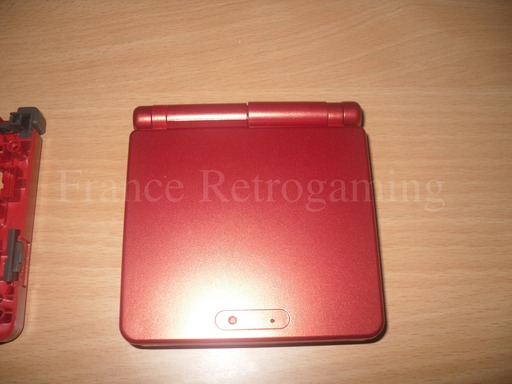

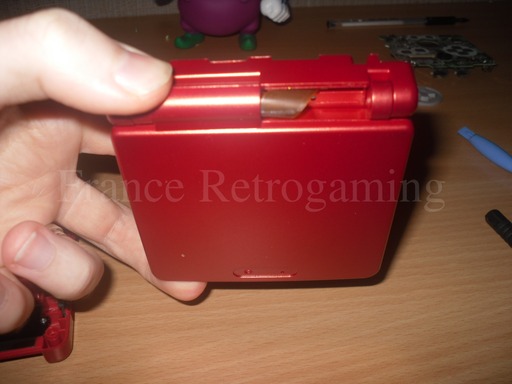

Voici le résultat vue de dessus :

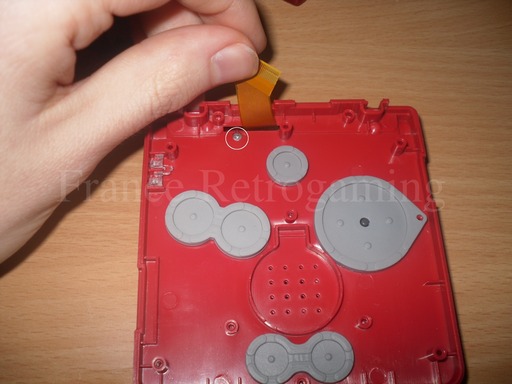

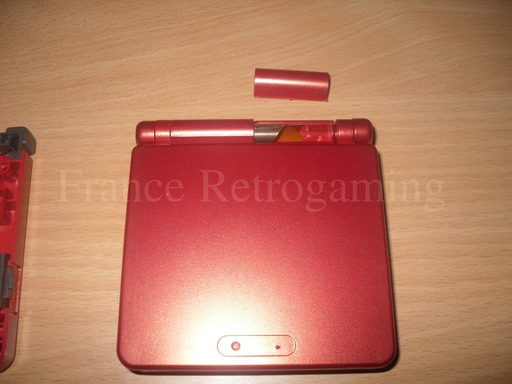

Replacez le cache de la nappe à côté de la charnière et vissez-le en dessous :

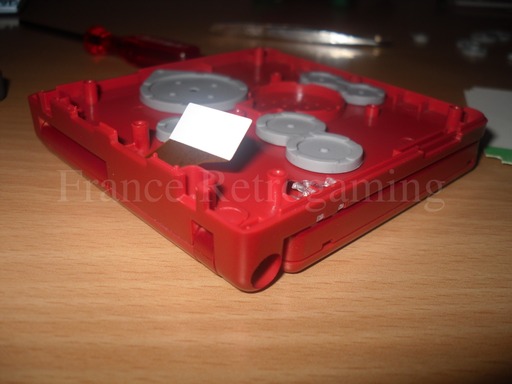

Le résultat vue de côté et de dessus :

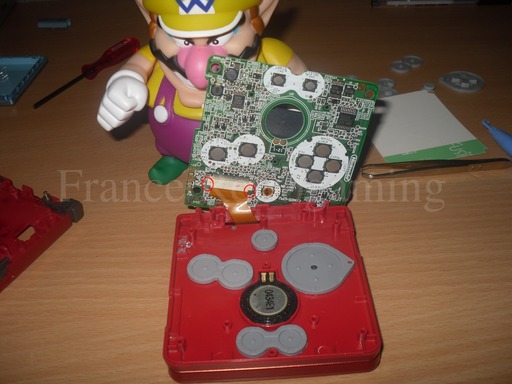

Replacez le haut parleur (“bouton” noir entre les touches) et rebranchez la nappe de l’écran en rabattant les taquets

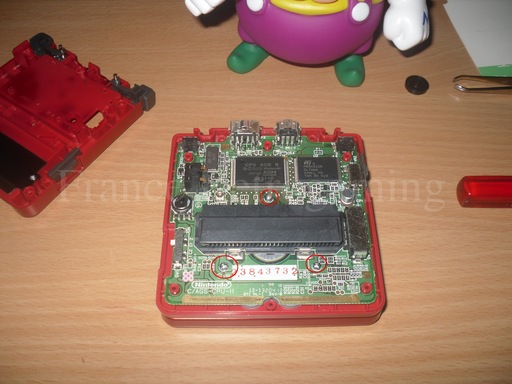

Revissez la carte mère au châssis avec les 3 vis ci-dessous.
Attention : Ne forcez pas en arrivant au bout, cela peut faire une bosse de l’autre côté très facilement !

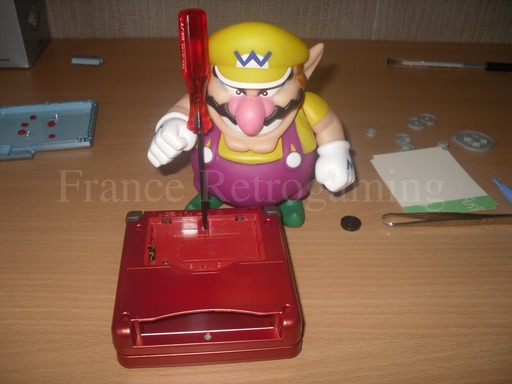

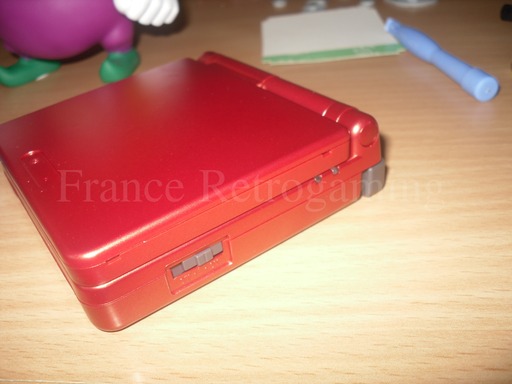

Revissez enfin la partie inférieure de la console en prenant soin de bien mettre les boutons de volume et On/Off sur les côtés :

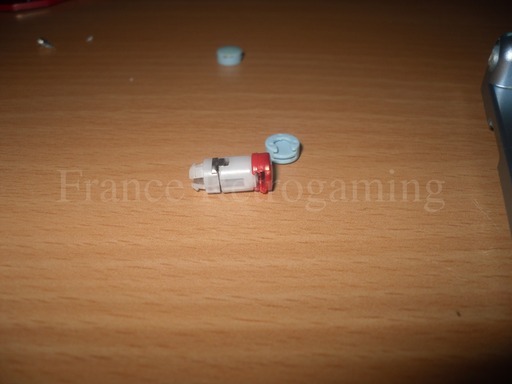

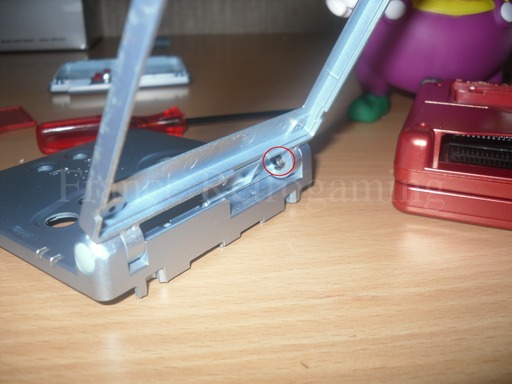

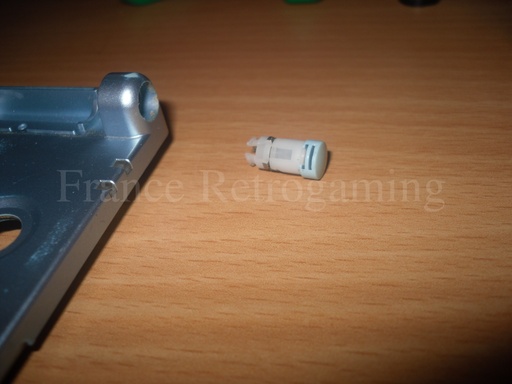

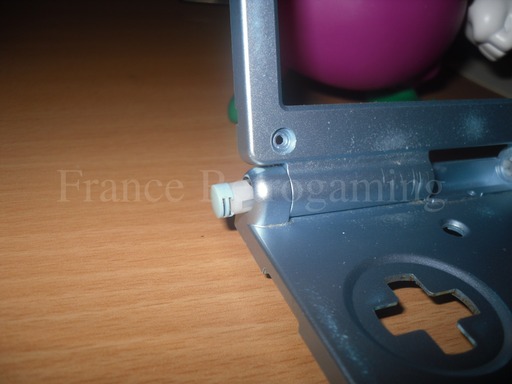

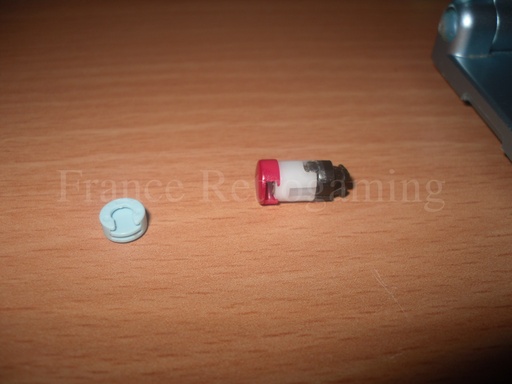

Il faut maintenant récupérer les mécanismes d’ouverture/fermeture de l’ancienne coque. Il suffit pour cela de rabattre les montant vers l’intérieur et le tout sortira facilement :

Remplacez les vieux bords par les nouveaux :

Enfoncer les nouveau mécanismes. Attention, ils s’enfoncent d’un cran, puis il faut manipuler l’écran pour enfoncer l’ensemble du truc :

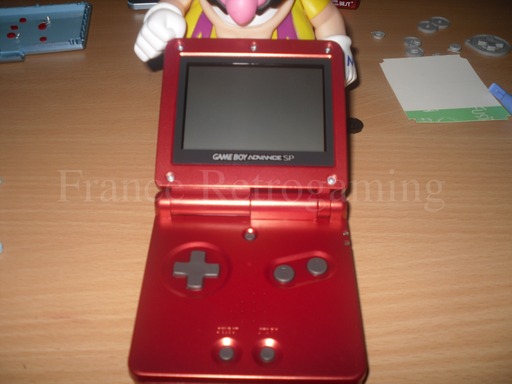

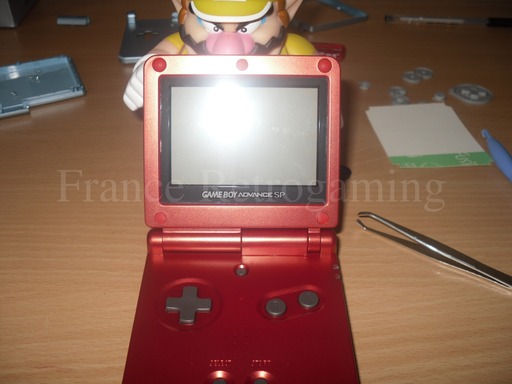

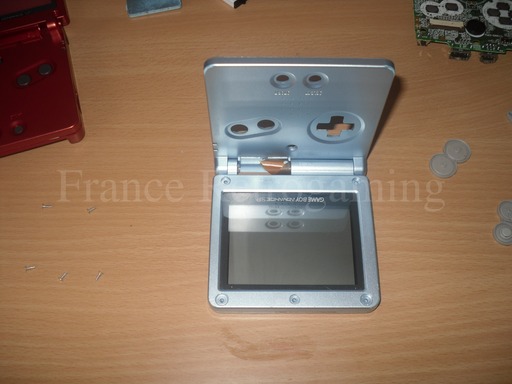

Pour finir, on met les caches vis autour de l’écran :

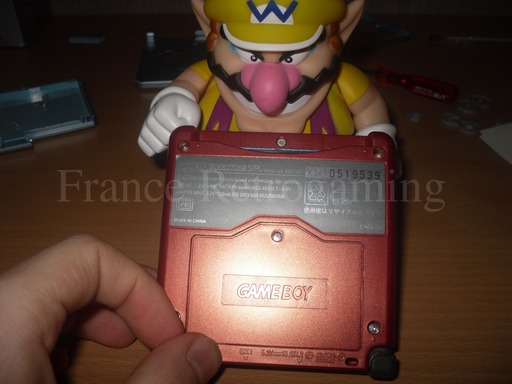

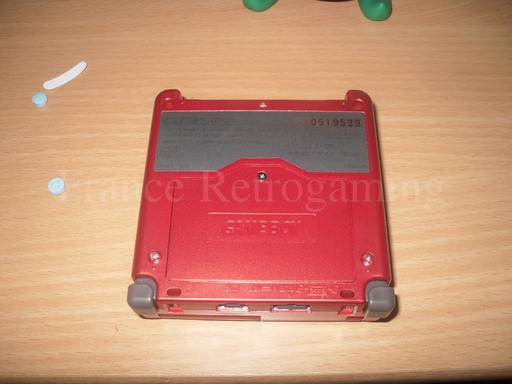

On colle les derniers autocollants et on remet la batterie:

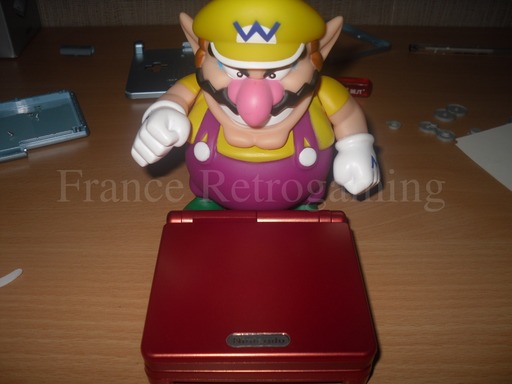

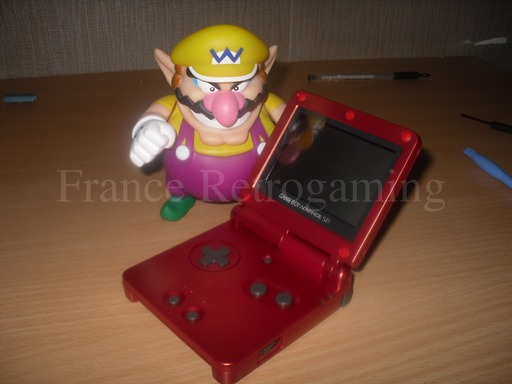

Félicitations, vous avez une nouvelle GBA SP 🙂

Si vous avez des questions par rapport à ce guide, n’hésitez pas à les poster sur le topic du forum dédié !

Vous pouvez télécharger ce dossier au format PDF en cliquant sur l’image ci-dessous
