[TUTORIEL] Nettoyer, Réparer, Dézonner sa console Nintendo Nes

36
107247

Ce petit guide a pour but de vous aider à réparer votre nes. Il est destiné à ceux qui (même si au fond ils aiment un peu ça) en ont marre de souffler dans leurs cartouches et dans leur nes, à ceux qui ne veulent plus voir clignoter leur vieille console, à ceux qui en ont marre de cet écran gris ou de cette image qui saute.

Grâce à ce petit tutorial, vous allez enfin récupérer une nes qui fonctionne pour de vrai. J’espère que cela vous sera utile, et que votre nes y trouvera son salut.

Le matériel dont vous aurez besoin :

1. un tournevis cruciformes

2. un pinceau

3. une petite paire de ciseaux ou une pince coupante

4. des cotons tiges

5. de l’alcool à 90°

Avant de commencer : merci de comprendre que je ne peux pas être tenu responsable en cas d’échec de toute manip. Mais normalement il ne devrait y avoir aucun problème.

1 ère Partie : démonter votre Nes.

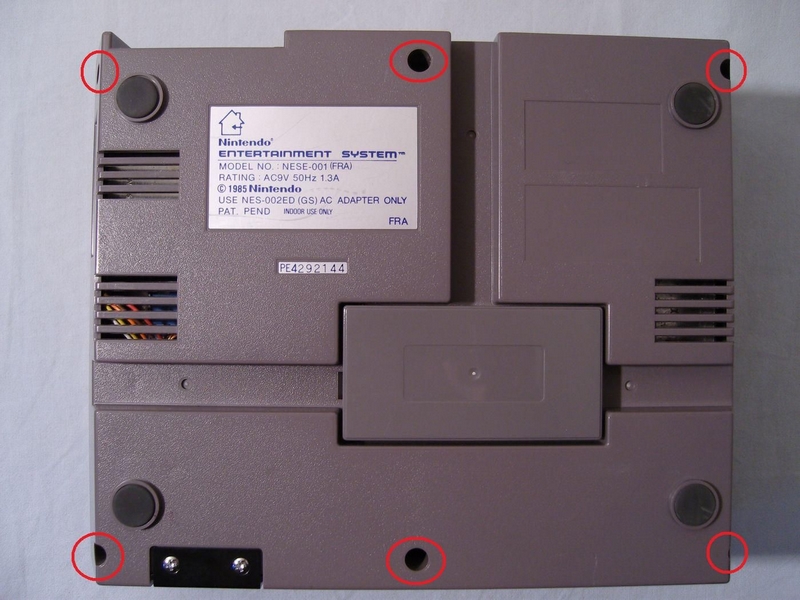

C’est évidemment la partie la plus simple bien que le reste ne soit pas beaucoup plus difficile. Commençons par le commencement : prenez votre Nes et retournez la sur le dos. Comme sur la photo puis dévissez les 6 vis à l’emplacement indiqué sur la photo dans les cercles rouges.

tuto dezonner réparer nintendo nes clignote

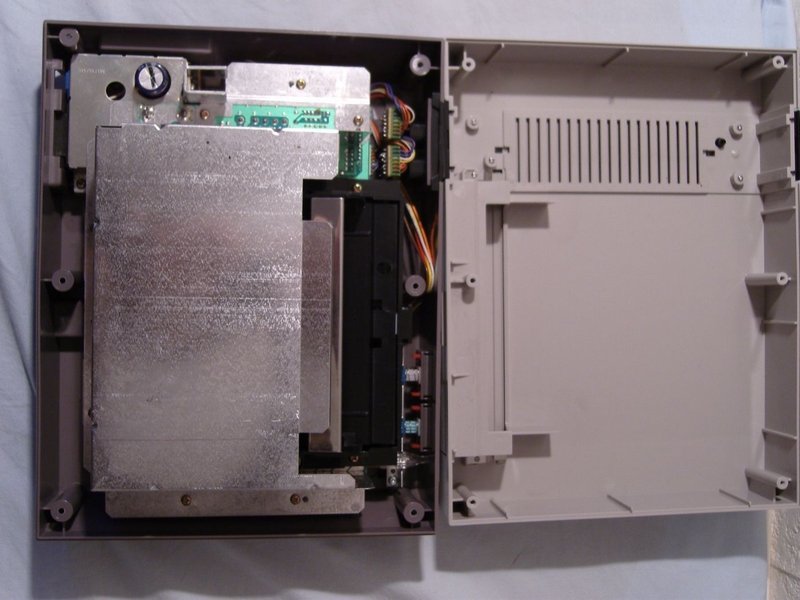

Une fois que vous avez retiré les six vis, retirez le capot de votre petite Nes. Vous vous retrouvez dans la situation suivante.

tuto dezonner réparer nintendo nes clignote

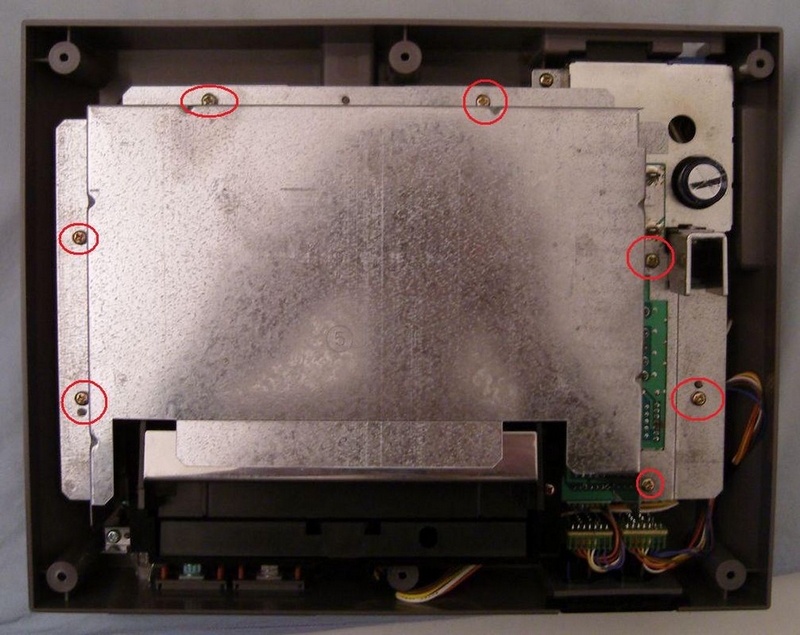

Pas de panique la suite n’est pas bien plus compliquée. Vous devez déjà remarquer que votre Nes est poussiéreuse, il faut dire que cette petite console a déjà près de 20 ans. Et oui déjà ! Prenez un pinceau et commencez à la dépoussiérer délicatement. Un second capo métallique protège les circuits de votre console, il va falloir lui aussi le retirer. Il y a en tout 7 vis à dévisser comme indiqué sur la photo ci-dessous.

tuto dezonner réparer nintendo nes clignote

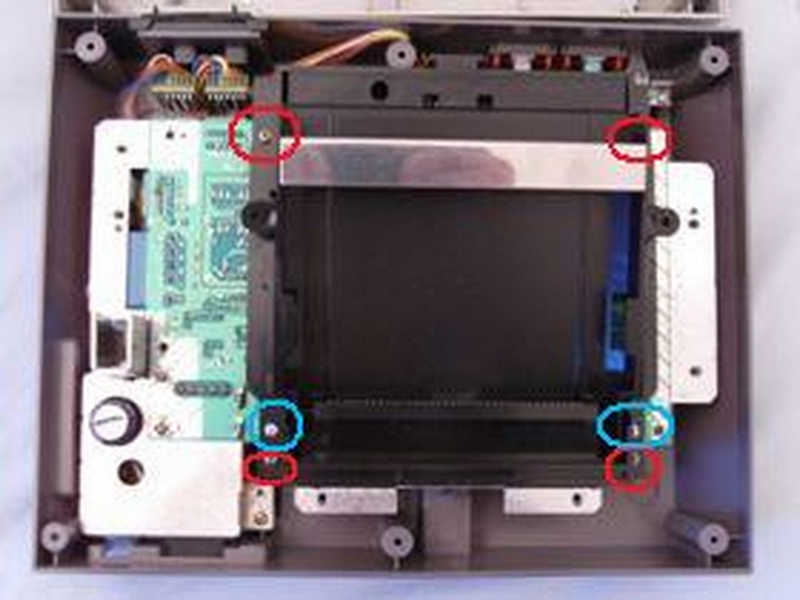

Voici les entrailles de la Nes. Faites attention de ne pas perdre les vis, vous devez en avoir 13 de coté. Ce n’est pas grave si vous les mélanger, pour l’instant elles sont toutes identiques. Maintenant nous allons dévisser le casier d’insertion des cartouches. Il y a 6 vis dont 4 identiques aux précédentes et 2 différentes, elles sont plus longues et argentées tandis que les autres sont dorées. Les vis argentées sont entourées en bleu et les dorées en rouge sur la photo suivante. Dévissez les.

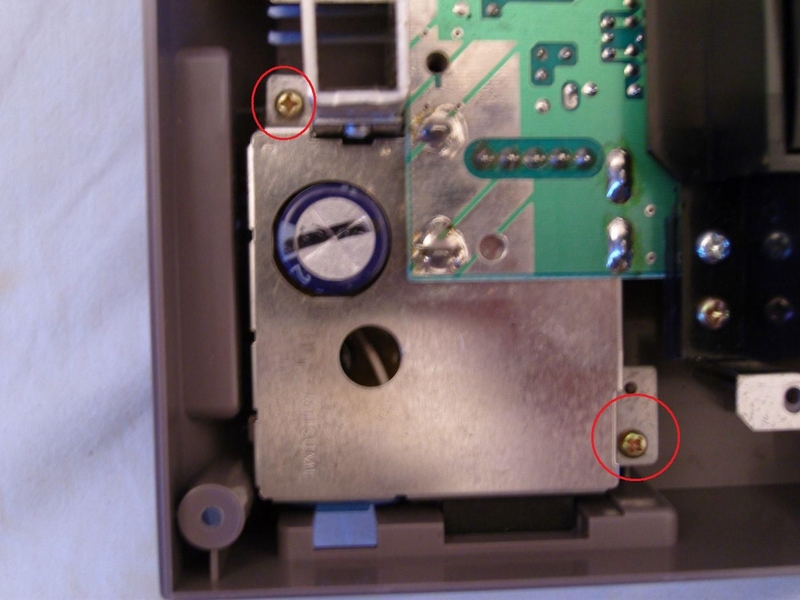

Il ne reste que 2 vis à retirer puis nous passerons aux choses sérieuses. Les 2 dernières vis fixent le bloc entrée alimentation sortie vidéo. Les voici entourées en rouge sur la photo suivante :

Voilà. Nous avons finit le travail de dévissage… Le circuit est désormais libre, mais attention car il est encore relié à des fils qui sont branchés aux boutons power et reset ainsi qu’aux deux prises des manettes. Vous n’avez pas besoin de les débrancher pour l’instant.

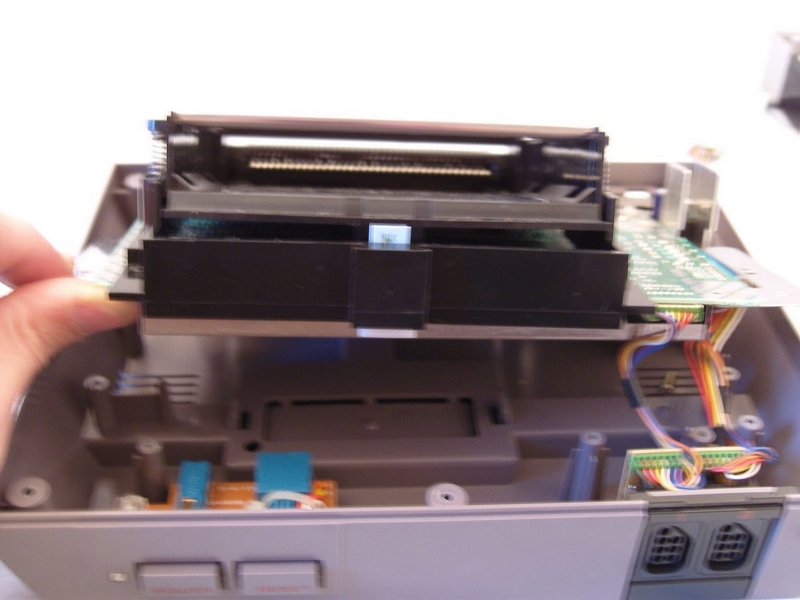

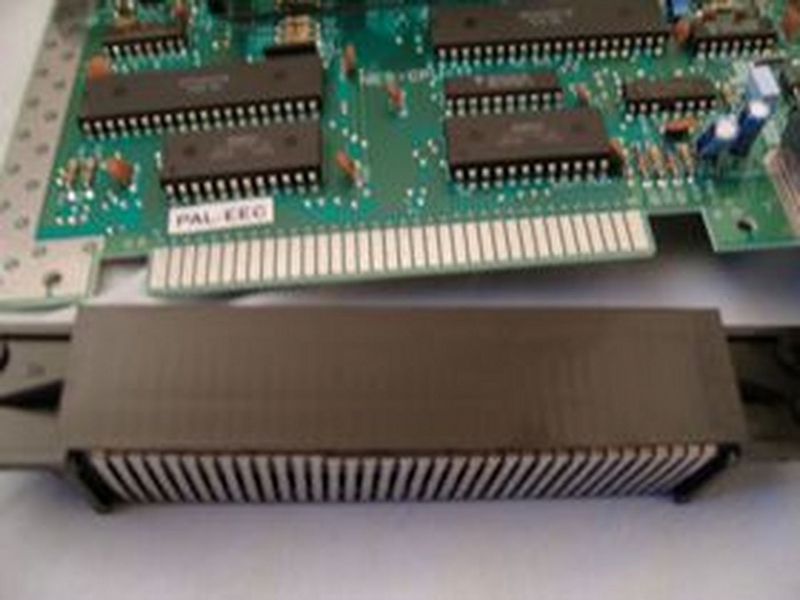

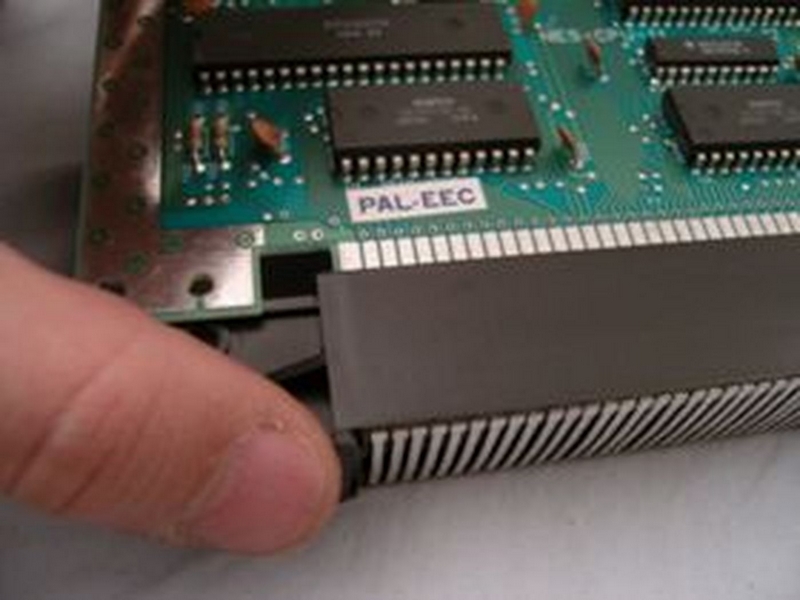

Il va nous falloir retirer le casier d’insertion des cartouches qui n’est plus qu’emboîté dans le connecteur. Pour cela vous allez soulever le circuit par l’avant retirer le casier, il va venir tout seul.

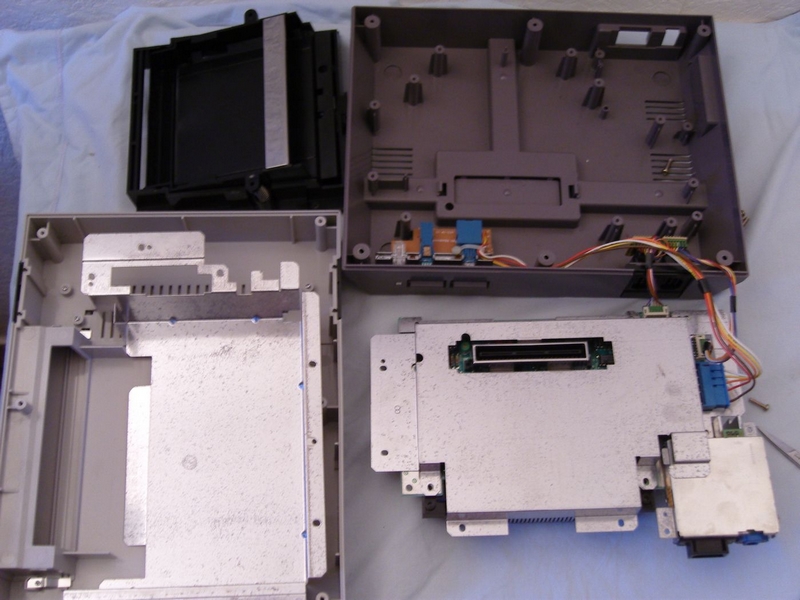

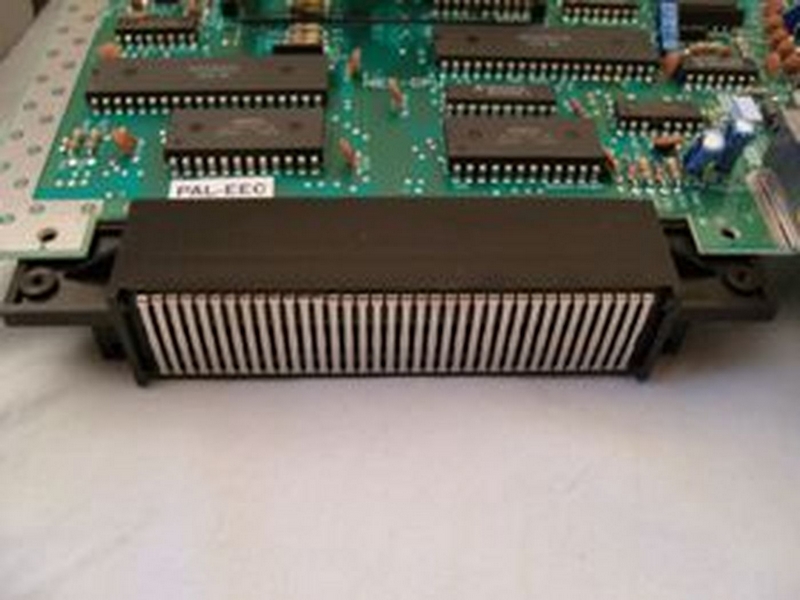

Vous êtes désormais dans cette situation

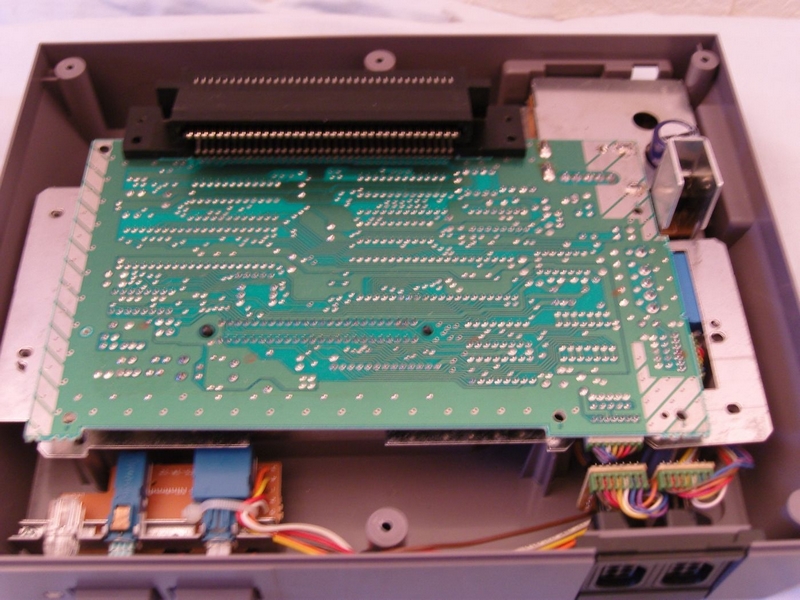

Nous allons maintenant sortir le circuit du boîtier. Soulevez le et retournez le par l’arrière (c’est à dire par le coté où se trouve le connecteur,) et posez le devant le boîtier, délicatement et sans débrancher aucun fil. Vous êtes alors dans cette situation.

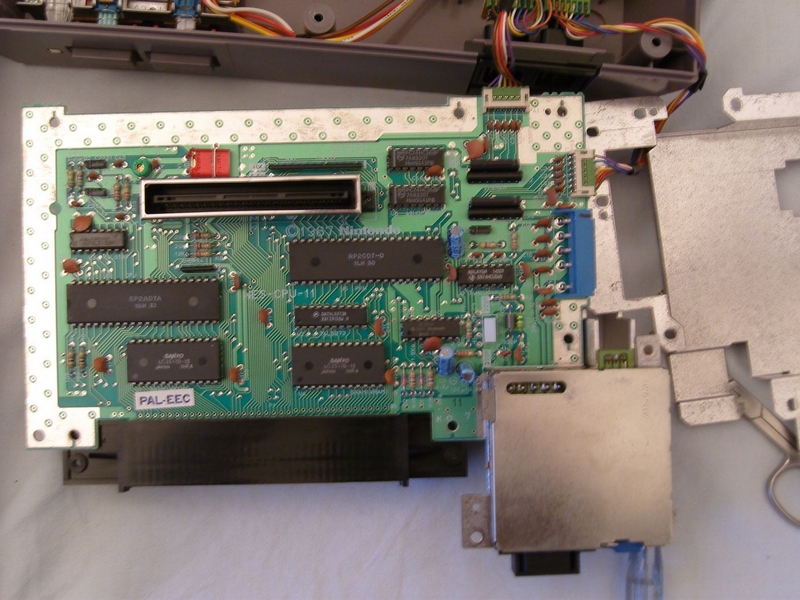

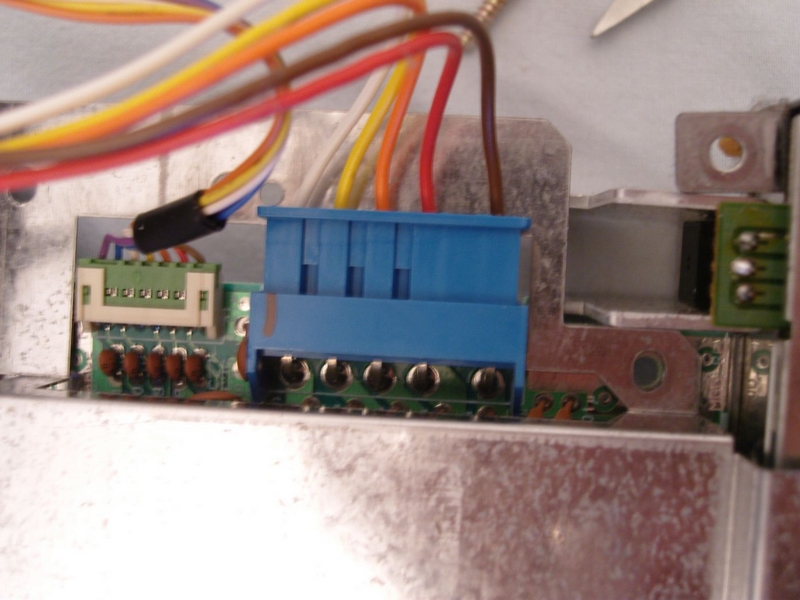

Vous découvrez alors un second capo métallique de protection du circuit. Ce capo protège le dessous du circuit. Nous allons devoir le retirer. Pour cela nous allons débrancher 2 prises. La première est la grosse bleue qui relie les boutons power et reset au circuit, la deuxième est la petite prise verte juste à coté de la bleue, (vous n’êtes d’ailleurs pas obligé de débrancher cette dernière.)

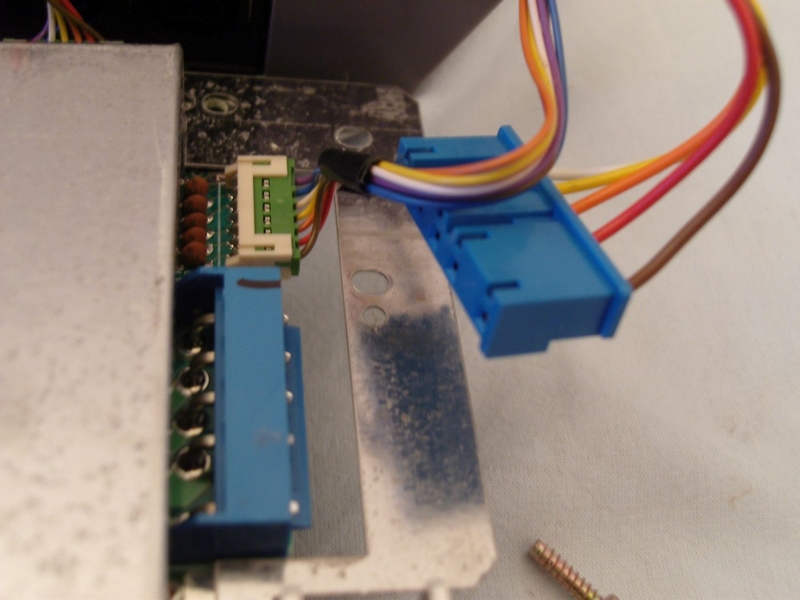

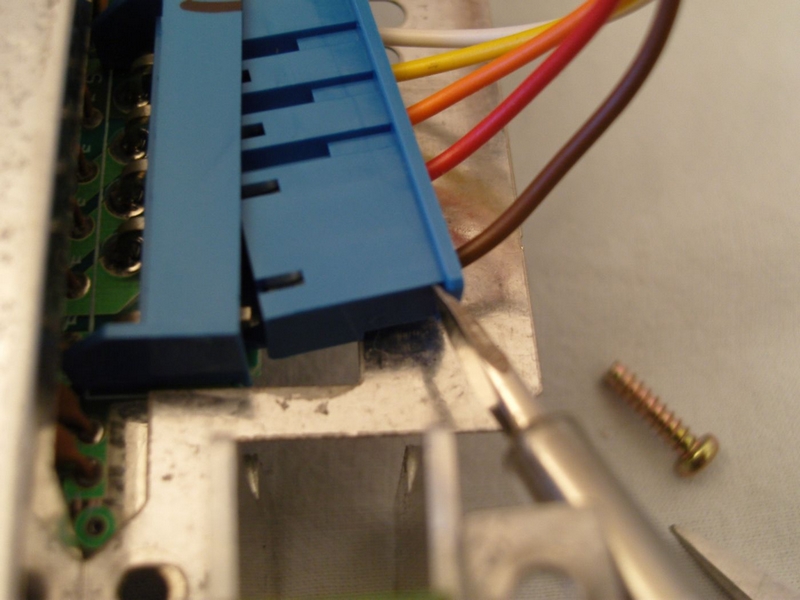

Petite astuce pour retirer la prise bleue : avec votre tournevis faite levier avec la partie métallique juste à coté de la prise… comme sur la photo suivante:

Finissez de retirer la prise à la main.

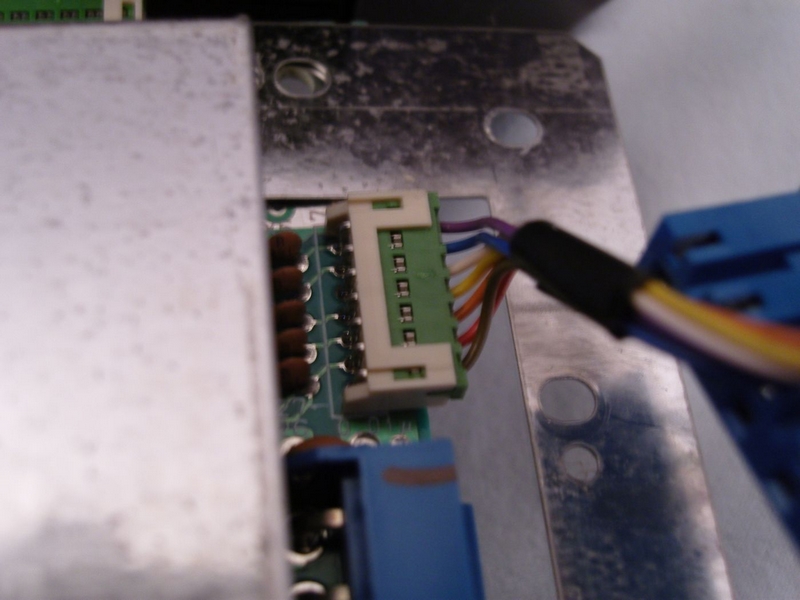

Vous n’êtes pas obligé de retirer la seconde prise, mais vous pouvez le faire si vous voulez, il s’agit de la petite prise verte juste à coté de la bleue, et qui relie la prise manette 2è joueur au circuit. La voici en photo, elle est plus difficile à retirer donc évitez…

Si vous retirer cette petite prise verte, vous pourrez alors enlever complètement le capo métallique, si vous la laisser, il faudra faire pivoter le capo à l’horizontale par dessus cette prise verte, car les fils passent au travers. Vous êtes alors dans cette situation :

Vous savez désormais démonter votre nes. Nous allons maintenant voir comment nettoyer les connecteurs et les remettre en état de fonctionnement.

2ème Partie : Nettoyer la Nes, les connecteurs, et les cartouches.

Comme nous l’avons vu précédemment, commencez par dépoussiérer le circuit et ses composants à l’aide d’un pinceau. La suite est plus subtile. Il vous faut des cotons tiges, et de l’alcool à 90°. Avant de commencer, enlevez le connecteur pins, comme ci-dessous.

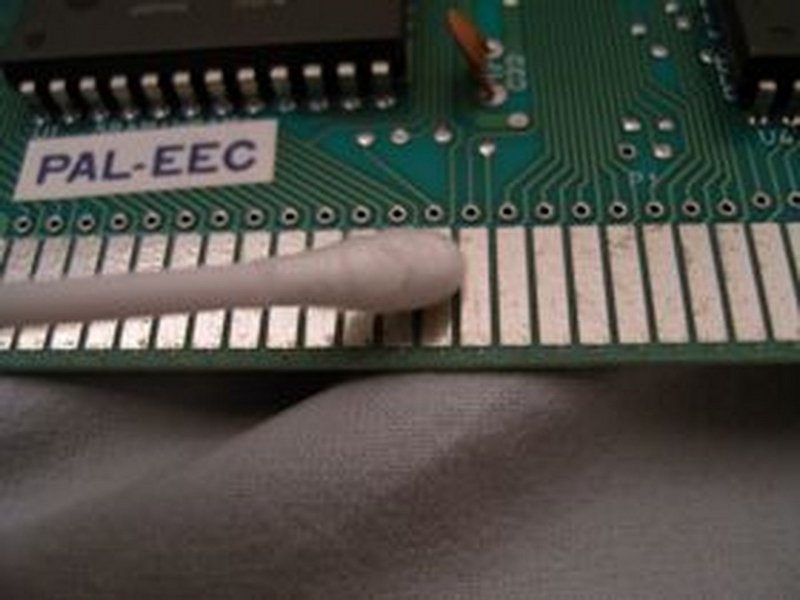

Puis trempez le coton tige dans l’alcool à 90° et frottez barrettes dorées jusqu’à ce qu’elles soient propres. Si vous n’avez pas d’alcool à 90° vous pouvez aussi effectuer ce nettoyage à l’aide d’une gomme blanche. Mais c’est moins efficace. Reproduisez la même chose sur le circuit de vos cartouches de jeu.

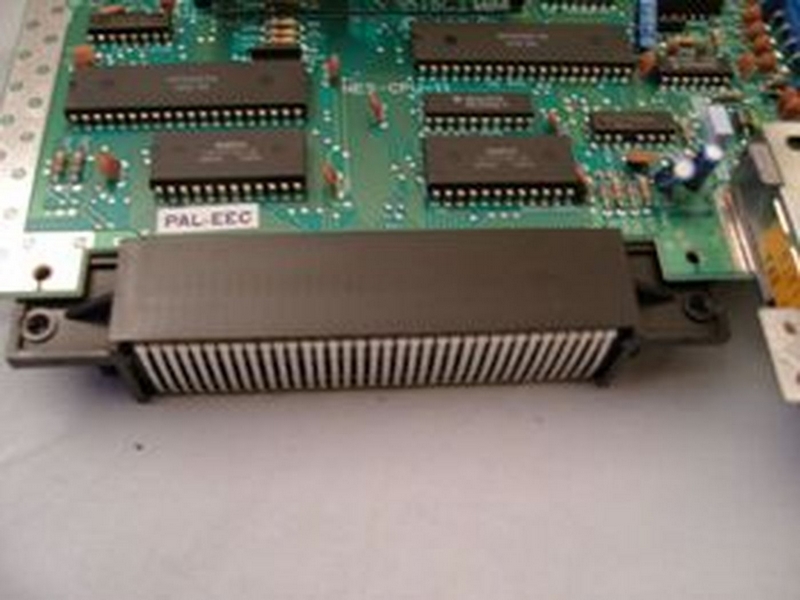

Après ça nous allons refaire une santé au connecteur. A l’aide d’un tournevis plat, vous aller effectuer un travail long et minutieux, qui consiste à relever chaque petite barrette métallique qui compose la partie supérieure du connecteur, dans laquelle s’encastre la cartouche de jeu.

Cette dernière opération va permettre un meilleur contact entre les connecteurs de la nes et ceux de la cartouche. Note : L’opération de nettoyage à l’alcool à 90° et de redressement des barrettes du connecteur ne fonctionne pas dans 100% des cas. En effet, la Nes et ses composants sont vieux, et parfois, ses organes sont irrécupérables.

C’est pourquoi je vous conseille de vous procurer un connecteur pin neuf. Si vous en avez un, retirer l’ancien, et remplacez le simplement. Vous pouvez effectuer un petit nettoyage au préalable (avec votre coton tige…) mais ce n’est pas souvent nécessaire dans le cas d’un changement de connecteur. Et voilà le travail!

3ème partie : Dézonner la Nes

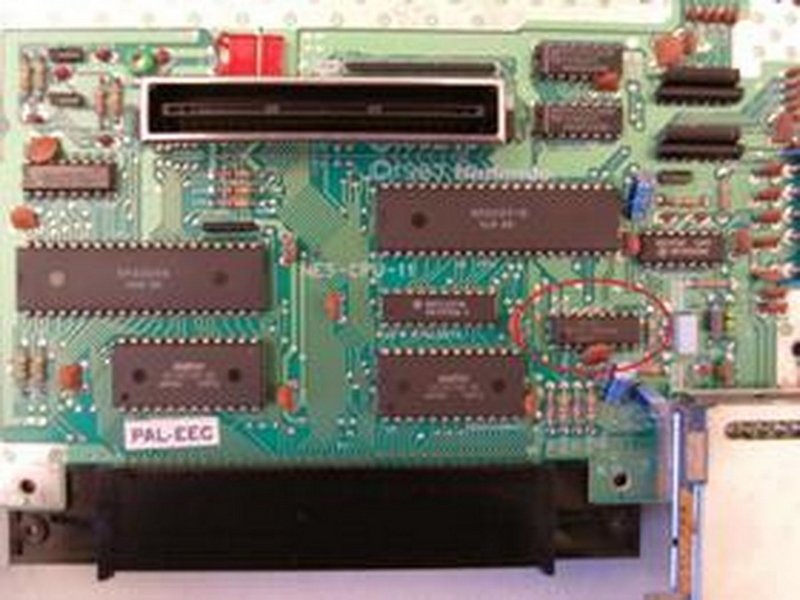

Dézonner votre nes va vous permettre de lire tous les jeux (nes bien sûr) c’est-à-dire les jeux européens (pal) et les jeux américains (ntsc.) Ce n’est vraiment pas une opération compliquée, et une fois que vous avez démonté votre console, franchement… autant le faire. Il va falloir identifier un composant et à l’aide d’une pince coupante (ou d’une petite paire de ciseaux) lui couper une de ses pattes le reliant au circuit. Le voici.

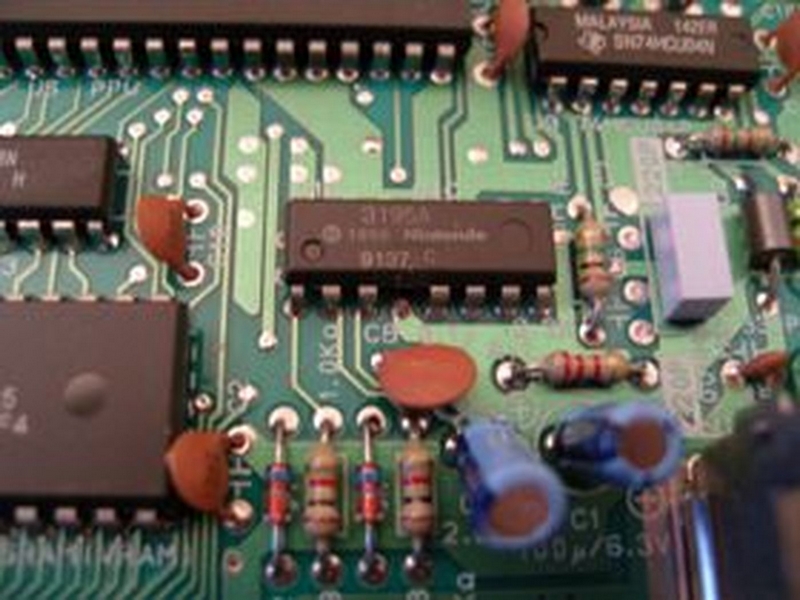

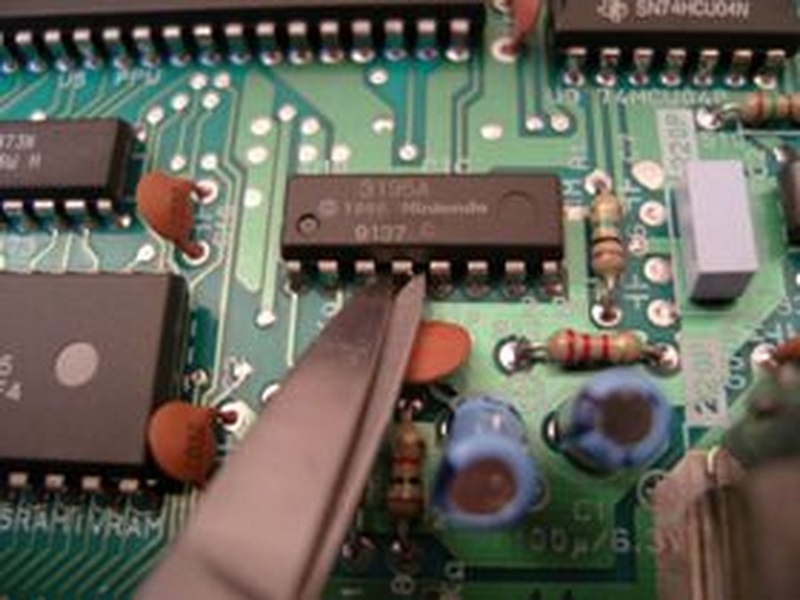

En zoomant dessus, vous pouvez lire 3195A. Ca y est vous l’avez trouvé, (il n’y en a pas 36)… nous allons couper la quatrième patte de la rangée du bas en partant de la gauche.

Et voilà le résultat !

Une bonne chose de faite ! Désormais, votre nes pourra lire les jeux américains et européens.

4ème Partie : Remonter sa Nes.

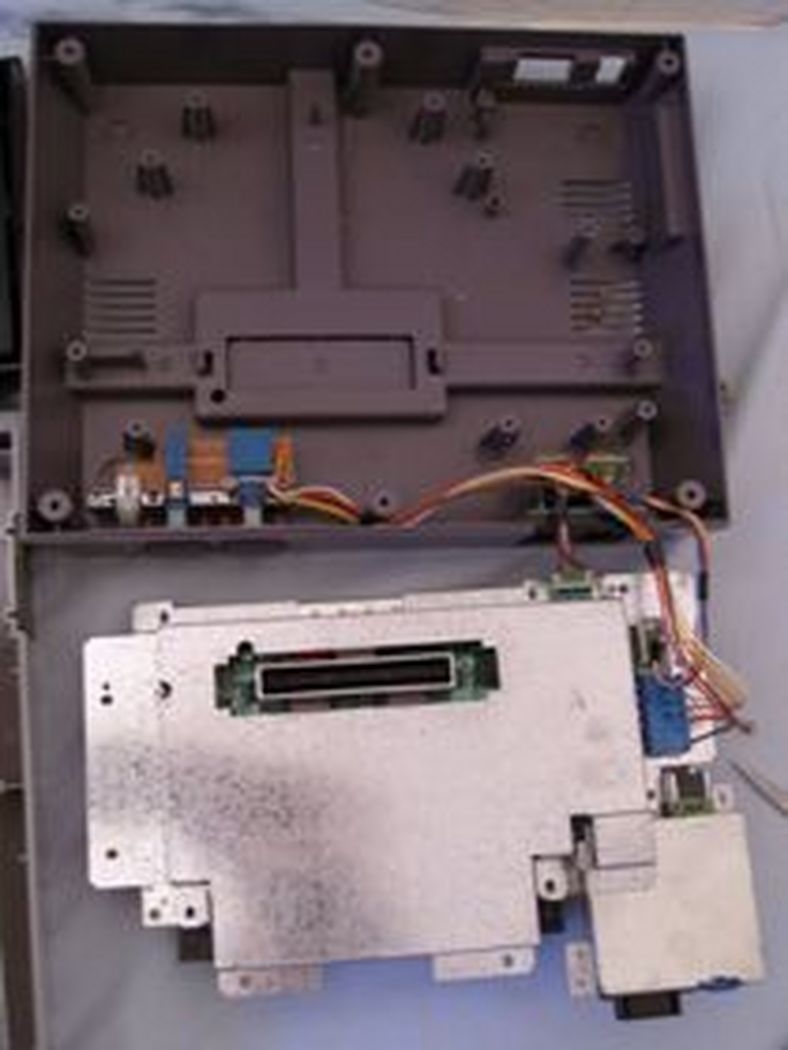

La première chose à faire, c’est de remettre la capo métallique inférieur et de rebrancher la prise bleue (après avoir replacer le capo)

Ok. Maintenant replacez l’ensemble dans le boîtier de la nes. Attention : surveillez que les fils ne se mettent pas au dessus des trous destinés à recevoir les vis…En même temps, replacez le casier de réception des cartouches. Rappelez vous, nous avions soulevé le circuit par l’avant pour l’enlever. Nous devons faire la même chose pour le remettre. Ce casier s’encastre dans le connecteur pins.

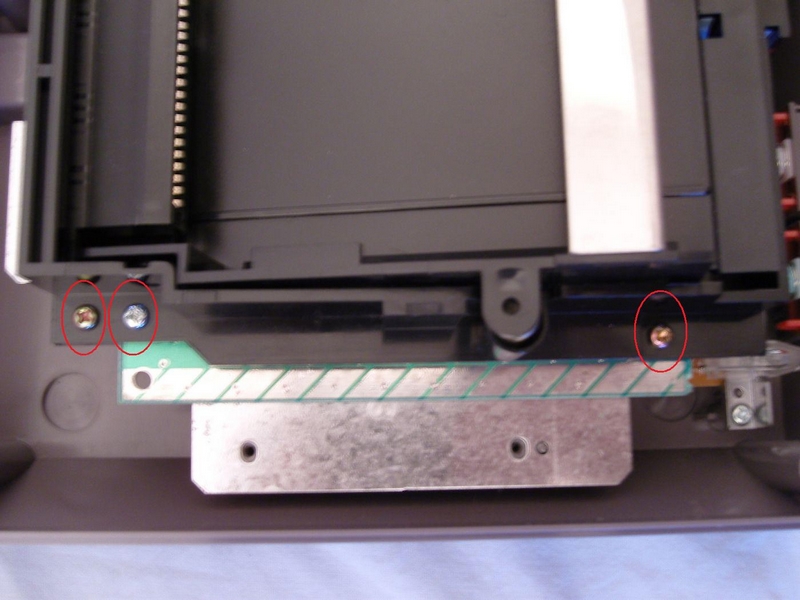

L’étape suivante : revisser les 6 vis du casier cartouche. Attention : rappelez vous il y a 2 vis différentes des autres, les argentées. Elles se fixent entre les deux vis dorées de chaque coté (en vert sur la photo ci-dessous)

Un petit conseil avent de continuer : ne revissez pas complètement les 2 vis du casier cartouche qui se trouvent à l’avant (laissez un tout petit peu de jeu) vous comprendrez plus tard le but de cette opération.

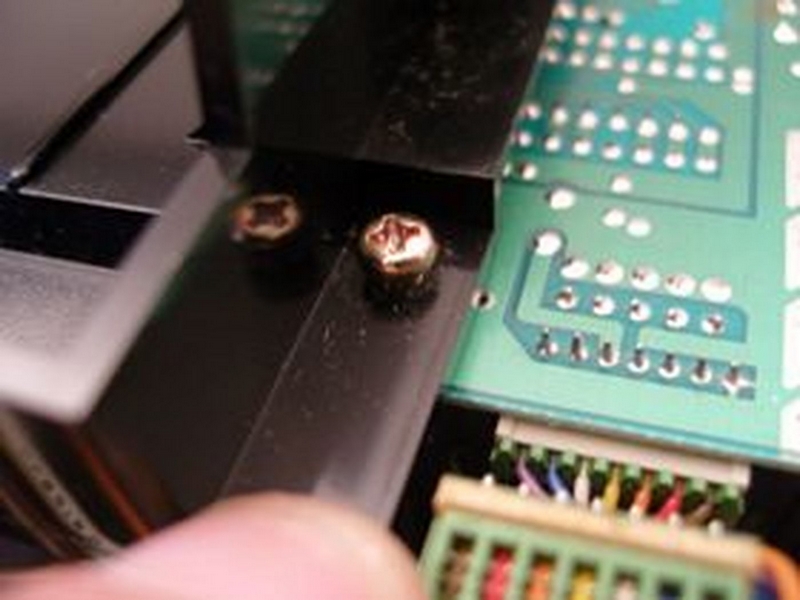

Ensuite, revissez les 2 vis du bloc entrée vidéo et alimentation. Attention : replacer la vis en haut sur la photo ci-dessous s’avère être une vraie galère, il faut des doigts d’une gamine de 4 ans pour le faire donc si vous n’avez pas de petite sœur, il vous faut un tournevis aimanté… Si vous n’avez ni l’un ni l’autre, tant pis, cette vis n’est pas essentielle, ce n’est pas très grave si vous ne la remettez pas.

Avant de refermer complètement votre console, vérifiez que le casier cartouche s’enclenche bien lorsque vous appuyez dessus.

Enfin remettez le boîtier supérieur, retournez l’ensemble et revissez les 6 vis, En prenant soin de ne pas revisser complètement la vis du milieu avant.

Dernière vérification : le casier cartouche s’enclenche-t-il bien ? Si ce n’est pas le cas, desserrez la vis avant du milieu, jusqu’à ce que le casier s’enclenche correctement.

Ca y est ! Votre nes est prête à l’emploi. Vous lui avez offert une deuxième jeunesse. Et vous pourrez y rejouer pour quelques années.

J’espère que ce petit guide d’entretien et de réparation de la Nes vous aura servi.

36 Commentaires

  1. Bonjour link-tothepast,

    Alors ton tutaux est magnifique 😉
    Par contre je ne suis partisan de ta coupure de la patte de protection sur le PCB
    Car elle n’est plus reverssible.
    Pour ma part j’ai souder sur 2 points un petit switch comme ca je peut le retirer a tout moment

    Mais sinon tres bon tuto

        • Bonjour Liopascale,
          Je ne comprend pas le principe complet du switch (que met-on au bout des 2 fils ?) et as-tu d’autres photos pour voir où souder plus précisément les fils ?
          Avant de couper la patte, je préfère faire ta méthode.
          Merci de ta réponse.
          Préfères-tu un mail pour que cela soit plus facile pour toi ?

          • Bonjour Tof79
            Alors non je n’ai plus de photo mais de souvenir car je suis en plein déménagement
            alors de souvenir tu soude 1 fil sur la pâte mais de l’autre côté de la carte mère comme ça tu ne la coupe pas et si je me souvient l’autre fil tu soude sur du neutre et ton switch s’effectu à chaud quand ta cartouche fait clignoter
            mais je vais essayer de te retrouvé un schéma que j’avais fait

  2. je branche ma NES sur lcd ou sur cathodique, via peritel (a base composite) ou via antenne et j’ai toujours un ecran vert.
    pourtant elle fonctionnait lors de l’achat

  3. Ça n’a pas marché. Avant, l’image était juste bizarre, maintenant, ma console ne s’allume juste plus. Pourtant, j’ai suivi le tuto à la lettre.

  4. Bonsoir,

    Je pense que Christ a raison tu as du cramer ta carte mère donc pour ma part reste a 100% sur mon Switch.
    J’explique au lieu de couper la pâte de la puce protection je préfère souder un fil a l’arrière et sur la masse.
    Comme ça quand tu met un jeu import il clignote et tu switch a chaud et la l’image est OK
    J’ai aussi mis une puce qui améliore la qualité de l’image et surtout j’ai maintenant les 3 prises RCA (Jaune, Rouge et Blanc).

    • Alors pour la version US pas de souci appart que la modification ne ce fait pas au même endroit par contre pour JAP non car les cartouches sont en 60 pins et fr/us 72 pins

  5. Bonjour, j’ai un gros probleme avec l’affichage des jeux sur la tv. J’ai le son qui fonctionne correctement, les manettes aussi mais niveau de l’image j’ai un genre de mélange de chiffres et lettres colorés … Je viens d’effectuer un nettoyage interne de la console mais en vain …. Merci d’avance

    • Bonjour à toi,
      Je pense que ton souci viens de 2 chose soit ton connecteur cartouche est à remplacer ça ne coûte pas cher heureusement sinon ça vient du composent vidéo et la plus problématique
      Déjà avant toute chose change ton connecteur cartouche et aussi nettoie bien ton jeux.
      Si ça continu la je t’invite à faire la modif RGB
      Le kit de chez otaku.store est génial en plus tu aura du RCA en sortie

  6. bonjour , je me présente , chris .
    j’ai acheté une console NES pour mon fils fan de rétrogaming , elle était en panne , (clignotements) , j’ai coupé la puce et la console fonctionne .
    par contre ,les deux manettes fonctionnent correctement que sur le port 1 de la console . le port 2 accepte que le pistolet mais le score dans duke ne s’enregistre pas , le pistolet fonctionne sur mon écran plat .
    Question , es ce que ça vient du connecteur ? si oui , j’en ai commandé un sur le net , ou le port 2 est hs?
    merci de votre réponse .

    • Bonjour Chris,
      je pense que ton connecter port 2 est défectueux mais tu as bien fait dans commander un
      par contre la ou je ne pas d’accord avec toi c’est d’avoir couper la patte car la puce protection empêche le clignotement la je suis d’accord mais le clignotement indiqué un problème dans ton port cartouche
      pour ma part change aussi ton ports cartouche qui doit être oxydé par le temps ça arrive.
      voilà pour toi chris

  7. Bonjour, depuis un moment il n’y a plus qu’un écran vert ou gris quand j’insere mes cartouches… Est-ce un problème au niveau de la console ou des cartouches ? Merci de votre réponse pour que je sache que faire !

    • Bonjour Vincent,

      As tu essayer plusieurs cartouche ?
      Si oui le problème vient du connecteur de cartouche qui c’est oxydé avec le temps
      Car nous avons tous fait l’erreur de souffler dans la cartouche quand elle ne voulait pas fonctionner et la en souffler tu as déposer de l’humidité qui est rester sur les connecteur de ta console
      Et voilà je pense avoir répondu à ta question

      Soit tu le remplace soit tu essayé de la nettoyer mais dans tout les cas du devra la demonter

      Pour le nettoyage vinaigre blanc

      Voilà j’espère avoir répondu à tes questions.

      Liopascale

  8. Bonjour, cite tres claire pour repare ma nes. Sa etait tres facile. C’est sympa de rejouer a c’est vieux jeu. J’ai juste un souci tous les jeu ne fonction pas et quand on mais ou enlevé la cassette c’est dure. Alors que sur la nes d un amis il fonctionne aurai je mal remonte ma console.

  9. Bonsoir à tous,

    J’ai récupéré il y a peu de temps encore une NES en déchetterie 😯
    La restauration de celle-ci a été longue
    Nettoyage de la coque avec 2 bains de produit différent
    Nettoyage de Connecteur port cartouche complet et graissage du chariot
    Pose de Switch pour jeux IMPORT
    Pose de RCA

    Si vous voulez voir des photos je pourrais les mettres sur le forum
    Ou mettre un tuto que j’ai créé
